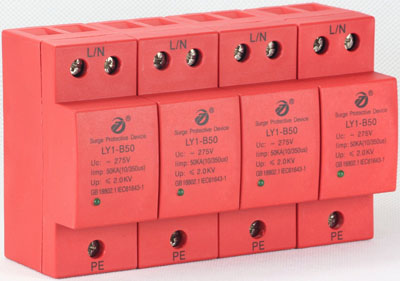

LY1-50B, LY1-25B开关型复合式电源防雷器(B+C级)

产品介绍
LY1-B系列防雷器是按SPD I级分类试验要求设计的复合式防雷器,可用于电源线路的负载设备第一、二级防护,防止低压设备受到过压干扰甚至直击雷破坏,应用于防雷分区LPZ0A-2界面。开关型复合式防雷器是依据IEC61643-1和GB18802.1标准设计制造,具有很高的雷电流泄放能力,单模块冲击电流最大可达50KA(10/350μs)。可广泛应用于雷击风险较高地区的设备系统电源第一级防雷保护,可组合后用于单/三相供电线路。

功能特点
1:标准35mm导轨安装,结构紧凑,双接线端(凯文方式)。
2:配有劣化状态指示灯(红灯亮,防雷器故障,需及时更换)。方便安装与维护。
3:B+C级保护,泄放能量大,残压低。(每线Iimp50KA Up≤ 2000V)
4:采用独有自点火技术,无工频续流,无漏电流,安全系数高。
5:核心部件采用抗氧化、耐电弧烧蚀、性能优异的特殊合金材料制成,抗环境能力强,使用寿命长。

技术参数

型号
LY1-50B
LY1-25B
依据EN 61643-11, SPD
1级
1级
依据IEC 61643-1, SPD
Ⅰ级
Ⅰ级
额定电压(最大持续工作电压)UC
275V
275V
雷电冲击电流 (10/350μs) Iimp
50/100kA
25/50kA
电压保护水平 Up
≤2.0kV
≤1.5kV
Uc时工频续流遮断能力 [L-N] Ifi
25kArms
25kArms
续流抑制/选择性
预期续流到25kArms时,32A熔丝不跳
预期续流到12.5kArms时,32A熔丝不跳
响应时间 tA
≤100ns
≤100ns
最大后备熔丝 (L)
315A gL/gG
315A gL/gG
最大后备熔丝 (L-L’)
125A gL/gG
125A gL/gG
最大后备熔丝时短路耐受能力
25kArms
25kArms
工作温度范围 TU
-40℃ … +80℃
-40℃ … +80℃
最小安装导线截面积
10mm2多股线/软线
10mm2多股线/软线
最大安装导线截面积 (L1,L2,L3,N,PE)
50mm2多股线/35mm2软线
50mm2多股线/35mm2软线
安装方式
35mm DIN轨,依据EN 50022
35mm DIN轨,依据EN 50022
外壳材料
红或白色热塑性材料, UL 94-0
红或白色热塑性材料, UL 94-0
防护等级
IP 20
IP 20
